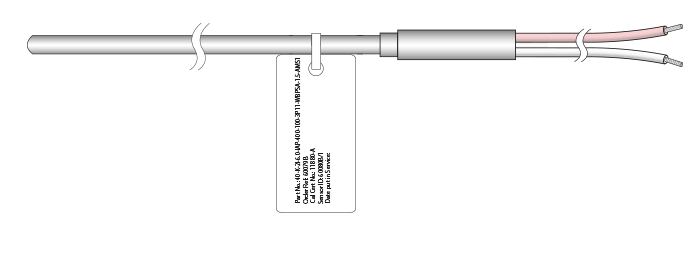

AMS2750 Minősített Hőelemek Hőkezeléshez

Krimpelt Persellyel

Kapcsolódó Termékek

Hőelem Csatlakozó Rendszerek
Kalibrált Köpenyhőelemek
Az AMS2750 NADCAP, BAC5621 vagy CQI-9 típusú ásványianyag-szigetelésű hőelemeinket úgy tervezték, hogy megfeleljenek a légiipar (Aerospace) hőkezelési alkalmazásaival szemben támasztott magas minőségi és pontossági követelményeknek. A gondos alapanyag választásnak és ISO17025 UKAS akkreditált laboratóriumunk átfogó kalibrálási folyamatának eredményeképpen különféle burkolat anyagok és köpenyátmérők széles választéka áll rendelkezésre készletről, gyors gyártási idővel. Nem merev felépítésű, így az egyedi alkalmazásoknak megfelelően kellő pozícióba hajlítható, alakítható, anélkül hogy ez teljesítményromlással járna.
  • Az AMS 2750 NADCAP, BAC5621 vagy CQI-9 követelményeknek megfelelően kalibrált
  • Temperature Uniformity Survey-knek (TUS), System Accuracy Test-eknek (SAT) megfelel, Szabályzó, Monitorozó és Töltet érzékelőként használható
  • Batch kalibrációs bizonyítvánnyal ellátva
  • Az érzékelők egyénileg felcímkézve a visszavezethetőség érdekében
  • Az N, K, T és J hőelemekhez kapható
  • Köpenyátmérők és anyagok széles választéka
Kalibrálási Pontosságok

Kód Szabvány Pontosság Permitted Applications Bizonyítvány
AMS1 AMS2750 ±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van
AMS2 AMS2750 ±2.2°C vagy a mért érték 0.75%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C Temperature Uniformity Survey (TUS)
Szabályzó, Monitorozó és Töltet érzékelő (Class 3, 4, 5, 6)
Load
BAC2 BAC5621 ±1.1°C < 538°C vagy a mért érték 0.4%-a > 538°C. A batch két vége közti eltérés nem lehet nagyobb mint 0.6°C Másodlagos/Terepi Teszt Érzékelő
CQI1 CQI-9 ±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
Load



Ajánlatkérő

1. Hőelem Típusa


2. Burkolat Anyaga


3. Szonda Átmérő


4. Szondahossz


 mm

5. Melegpont Kialkítása


Illusztráció Kiválaszt
Földeletlen Melegpontú
Duplex Kialakítás Szükséges? (kérjük bejelölni)

6. Pot Seal Style


Illusztráció Kiválaszt
Crimp on St./St. Pot Seal
(sheath diameters up to 3mm)
Pot Seal with Anti Chafe Spring
(sheath diameters up to 3mm)
Crimp on St./St. Pot Seal
(sheath diameters 3mm to 8mm)
Pot Seal with Anti Chafe Spring
(sheath diameters 3mm to 8mm)

End Seal Temperature Rating:

7. Extension Leads


Illusztráció Kiválaszt
PVC
(rated to 105ºC)
PVC with Screen
(rated to 105ºC)
PFA 1/0.5mm
(rated to 250ºC)
PFA 7/0.2mm
(rated to 250ºC)
PFA with Screen
(rated to 250ºC)
Fibreglass 1/0.5mm(rated to 480ºC)
Fibreglass 7/0.2mm
(rated to 480ºC)
Fibreglass with Steel Overbraid
(rated to 480ºC)
PVC 2-pair Inividual and Overall Screen (for Duplex only)
(rated to 105ºC)
PVC 2-pair Overall Screen (for Duplex only)
(rated to 105ºC)
Colour Codes available to IEC 60751
Please enter Cable length in metres

 mtrs

9. Optional Connector


Illusztráció Kiválaszt
Standard 2 pin (round) Plug
Miniature 2 pin (flat) Plug
Standard 2 pin (round) Socket
Miniature 2 pin (flat) Socket
Colour Codes available to IEC 60751

Connector Temperature Rating:

9. Felcímkézés


Illusztráció Kiválaszt
Műanyag ID Címkel
Max. 70°C. Minden kimeneti csatlakozás esetén
Lézergravírozott Fém ID Címke
Minden kimeneti csatlakozás esetén 250°C felett.
Lézergravírozás az Érzékelőn.
A gyártási szám Lézergravírozva. A fentiek helyett vagy azokkal együtt

10. Kalibrálási Pontosságok


Típus Kiválaszt
AMS1 - AMS2750
AMS2 - AMS2750
BAC2 - BAC5621
CQI1 - CQI-9

A választott kalibrálás:


AMS1- AMS2750
Pontosság:
±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C
Engedélyezett Alkalmazások:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

A választott kalibrálás:


AMS-2 - AMS2750
Pontosság:
±2.2°C vagy a mért érték 0.75%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C
Engedélyezett Alkalmazások:
Temperature Uniformity Survey (TUS)
Szabályzó, Monitorozó és Töltet érzékelő (Class 3, 4, 5, 6)
Load
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

A választott kalibrálás:


BAC2 - BAC5621
Pontosság:
±1.1°C < 538°C vagy a mért érték 0.4%-a > 538°C. A batch két vége közti eltérés nem lehet nagyobb mint 0.6°C
Engedélyezett Alkalmazások:
Másodlagos/Terepi Teszt Érzékelő
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

A választott kalibrálás:


CQI1 - CQI-9
Pontosság:
±1.1°C vagy a mért érték 0.4%-a (amelyik nagyobb). A batch két vége közti eltérés nem lehet nagyobb mint 1.1°C
Engedélyezett Alkalmazások:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Szabályzó, Monitorozó és Töltet érzékelő (Class 1 és 2)
Load
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Megjegyzés: igény esetén UKAS kalibrálásra is lehetőség van

11. Kalibrálási


12. Jegyzőkönyv Típusa


Adatai Kiválaszt
Standard 3-oldalas Jegyzőkönyv
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Egyéni Jegyzőkönyv
A Standard Jegyzőkönyv csak az igénylő által választott tartományban és intervallumokkal

Your chosen Report Type is:


3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).

Your chosen Report Type is:


Egyéni Jegyzőkönyv
Please enter the calibration range:
Please enter the calibration interval:

13. Kért Mennyiség


Az Ön Adatai


Cégnév


Név


Email


Telefon


További Információk


Amennyiben egynél több termékre kér ajánlatot, kérem azt emailben tegye, vagy használja a lenti mezőt.



Igénylés Elküldése
