Termékek

Többérpárú Hőelemkábelek

Acélerősítéses, XLPE Szigetelt

    >
  • A védőburkolat halogénmentes anyagból készült. Acél erősítés a külső védőburkolat alatt.
  • Oxigén Index nem kisebb 30%-nál.
  • Olyan felhasználási területre ajánljuk, ahol tűz kialakulásának veszélye fennállhat, mely során felszabaduló mérgező füstök, gázok veszélyeztethetik az emberi életet.
  • Az égés során felszabaduló savas gázok mennyisége 0.5% alatt marad, ami megfelel az MSZ EN 50267-1:2000 (IEC 60754-1) szabvány előírásainak.

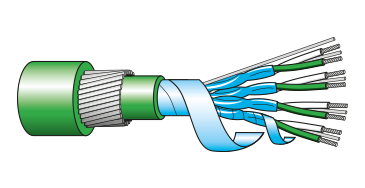

XLPE Több Érpárú, Ácélerőssel
Több sodrott érpár 16/0.2mm átmérővel, XLPE szigeteléssel. Csavart, számozott érpárok egyénileg árnyékolva Mylar® alumíniumszalaggal és csupasz, ónbevonatú rézvezetékkel megvezetve. Az érpárok együtt is Mylar® árnyékoló alumíniumszalaggal vannak összefogva és csupasz, ónbevonatú rézvezetékkel vannak megvezetve. Belső LSF védőburkolat. Acélerősítés és külső LSF védőburkolat.

Jelölés M4502/
SWA
M4504/
SWA
M4506/
SWA
M4508/
SWA
M4512/
SWA
M4516/
SWA
M4520/
SWA
M4524/
SWA
M4536/
SWA
Vezető Kialakítása   Sodrott
Sodratok Száma / Sodrat Átmérője (mm)   16/0.2 16/0.2 16/0.2 16/0.2 16/0.2 16/0.2 16/0.2 16/0.2 16/0.2
Teljes Keresztmetszet (mm2)   0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
Teljes AWG (S = Sodrott)   20S 20S 20S 20S 20S 20S 20S 20S 20S
Szigetelés   XLPE
Érpárok Száma   2 4 6 8 12 16 20 24 36
Párhuzamos Vagy Csavart   Csavart
Árnyékolás   Igen – Egyenként Árnyékolt Érpárok
Szigetelés   LSF
Szigetelés Hőm.
Tartománya (°C)
Tartós Használat   -30...+70
Rövid Idejű Használat   +90
Színkód   Igen
Kopásállóság
Nedvességgel Szembeni Ellenálló Képesség   Nagyon Jó
Tömeg Kg/100m (Kábeldob Nélkül)
  35 55 68 84 112 145 168 207 265
Acélvédelem Alatti Átmérő (mm)   10.5 12.5 15.2 16.1 20.4 22.8 24.9 28.4 33.2
Acélvédelem Feletti Átmérő (mm)   11.9 15.0 17.7 19.3 23.6 26.0 28.1 32.4 37.2
Teljes Átmérő   14.7 18.0 20.9 22.5 27.2 29.6 31.9 36.4 41.4
Gyakori Rendelési Kódok

M4502KX/SWA, M4502KCB/SWA, M4502JX/SWA

M4504KX/SWA, M4504KCB/SWA, M4504JX/SWA

M4506KX/SWA, M4506KCB/SWA, M4506JX/SWA, M4506NX/SWA

M4508KCB/SWA

M4512KX/SWA, M4512KCB/SWA, M4512TX/SWA

M4516NX/SWA

M4520KX/SWA, M4520KCB/SWA

M4524NX/SWA

Megjegyzés



a méretek hozzávetőlegesek
Kiváló tűzveszélyes helyeken. Halogénmentes. Egyéni és együttes árnyékolás. A mechanikai hatások ellen acélvédelemmel van ellátva.
