RTD Ellenállás-hőmérő Kábelek

Hőálló PVC Szigetelt

  • Az alábbiakban feltűntetett kábelek és vezetékek a 16-os Típusú (standard) és 17-es Típusú (ásványianyag-szigetelésű) Platina llenálláshőmérőinkhez történő csatlakozásra alkalmasak. Némelyik kis keresztmetszettel készül és ideális a fémperselynél a hosszabbításra, de mindazonáltal hosszú távolságon nehezen kezelhető is lehet. A nagyobb keresztmetszetű kábel jobb mechanikai szilárdsággal rendelkezik és tökéletes lehet csatlakozófej kábelkimeneteként vagy csatlakozódobozba történő bekötéshez. A kábelek mindegyikéhez ajánlott véglezárások, kimeneti csatlakozók a táblázat jobb szélén fel vannak tűntetve.
Hőálló PVC, Párhuzamosan Futó
Egy huzal érpár hőálló PVC szigeteléssel. Párhuzamosan futó érpár, hőálló PVC védőburkolat.

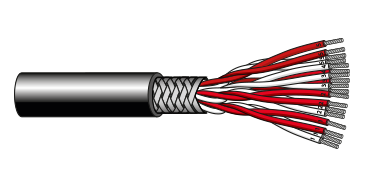

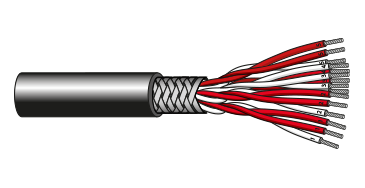

Multi Quad Kábel PVC Szigeteléssel
Négy sodrott rézvezető. A “négyesek” HR PVC szigetelve. A “négyesek” összefogva. Nikkel bevonatú rézszövet. HR PVC védőburkolat.

Jelölés MT3705 MT3710 MT3715 MT4705 MT4710 MT4715
Vezető Kialakítása   Sodrott Sodrott
Sodratok Száma / Sodrat Átmérője (mm)   7/0.2 7/0.2 7/0.2 7/0.2 7/0.2 7/0.2
Teljes Keresztmetszet (mm2)   0.22 0.22 0.22 0.22 0.22 0.22
Teljes AWG (S = Sodrott)   24S 24S 24S 24S 24S 24S
Szigetelés   Hőálló PVC Hőálló PVC
Erek Száma   5x3 10x3 15x3 5x4 10x4 15x4
Párhuzamos Vagy Csavart   Csavart Csavart
Árnyékolás   Igen Igen
Szigetelés   Hőálló PVC Hőálló PVC
Szigetelés Hőm.
Tartománya (°C)
Tartós Használat   -30...+105 -30...+105
Rövid Idejű Használat   —-
Színkód   Igen Igen
Kopásállóság
Nedvességgel Szembeni Ellenálló Képesség   Nagyon Jó Nagyon Jó
Tömeg Kg/100m (Kábeldob Nélkül)
  13 22 29 16 27 38
Acélvédelem Alatti Átmérő (mm)
Acélvédelem Feletti Átmérő (mm)
Teljes Átmérő   10 13 15 11 15 17
Ajánlott Tömszelence   20S 20 25 20S 25 25
Megjegyzés

MT3705, MT3710

MT4705, MT4710

Megjegyzés



a méretek hozzávetőlegesek
Kör vezeték keresztmetszet. Ellenáll az elektromágneses és elektrosztatikus zavaroknak. Kör vezeték keresztmetszet. Ellenáll az elektromágneses és elektrosztatikus zavaroknak.
