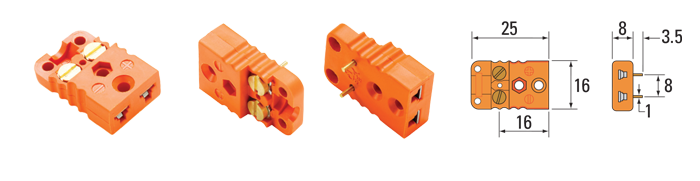

Miniatür NYÁK Csatlakozóhüvely – Alsó Rögzítésű - F21

Miniatűr csatlakozók max. 220ºC-ig

Igény elküldése Online vásárlás Infromációkérés

IEC színkód			ANSI színkód
Cikkszám	Típus	Szín	Cikkszám	Típus	Szín
F21K-I	K		F21K-A	K
F21T-I	T		F21T-A	T
F21J-I	J		F21J-A	J
F21N-I	N		F21N-A	N
F21RS-I	R/S		F21RS-A	R/S
F21E-I	E		F21E-A	E
F21B-I	B		F21B-A	B
F21CU	Cu		F21CU	Cu

Miniatür NYÁK Csatlakozóhüvely – Alsó Rögzítésű
Hőre lágyuló műanyag: max. 220°C-ig
Választható hőelem típusok: K, T, J, N, R/S, E, B és Réz
hőelemtípusnak megfelelő színű csatlakozó, a típus betűje feltűntetve
Könnyű bekötés leszorító alátéttel

Sodrott vagy huzal vezetékekhez max. 0.8mm-ig (0.5mm²)
EN 50212 szabvány szerint gyártva
Nagytisztaságú Hőelem Ötvözetből készül a dugó lába és a hüvely belső csatlakozórésze
Polaritáshelyesen csatlakoztatható lapos lábak

Megfelelő Csatlakozók

Rendelési Kód: F11 Miniatür NYÁK Csatlakozóhüvely – Hátsó Rögzítésű

pcb thermocouple connector, rear mounting

Rendelési Kód: F23 Miniatür NYÁK Csatlakozóhüvely – Oldalsó Rögzítésű

pcb thermocouple connector - side mounting

Rendelési Kód: F38

1	Hőelem Típusa	Használati Tartomány (állandó)	Használati Tartomány (rövid idejű)
K	Nikkel Króm / Nikkel Alumínium	0°C to +1100°C	-180°C to +1350°C
T	Copper vs Constantan	-185°C to +300°C	-250°C to +400°C
J	Vas / Konstantán	+20°C to +700°C	-180°C to +750°C
N	Nicrosil vs Nisil	0°C to +1100°C	-270°C to +1300°C
E	Nickel Chromium vs Constantan	0°C to +800°C	-40°C to +900°C
R	Platina-13% Ródium / Platina	0°C...+1600°C	-50°C to +1700°C
S	Platina-10% Ródium / Platina	0°C...+1550°C	-50°C to +1750°C
B	Platina-30% Ródium / Platina-6% Ródium	+100°C to +1600°C	+100°C to +1820°C
A fenti hőmérsékletek a hőelem típusának üzemi hőmérsékletére vonatkoznak, a csatlakozó hőmérséklet-tartománya ettől eltérő. Részletes információkat fent, a specifikációknál olvashat.
