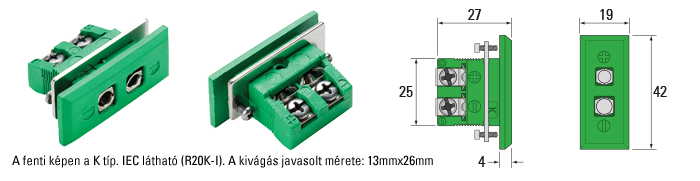

Standard Panel Hüvely – Peremes és Szorítólapos - R29

Standard csatlakozók max. 220ºC-ig

IEC színkód ANSI színkód
Cikkszám Típus Szín Cikkszám Típus Szín
R29K-I K R29K-A K
R29T-I T R29T-A T
R29J-I J R29J-A J
R29N-I N R29N-A N
R29RS-I R/S R29RS-A R/S
R29E-I E R29E-A E
R29B-I B R29B-A B
R29CU Cu R29CU Cu
  • Hőre lágyuló műanyag: max. 220°C-ig
  • Választható hőelem típusok: K, T, J, N, R/S, E, B és Réz
  • hőelemtípusnak megfelelő színű csatlakozó, a típus betűje feltűntetve
  • Könnyű bekötés leszorító alátéttel
  • Sodrott vagy huzal vezetékekhez 0.2mm-től 1.29mm-ig (0.03mm²-től 1.3mm²-ig). Alátét nélkül: max. 1.63mm-ig (2.1mm²).
  • EN 50212 szabvány szerint gyártva
  • Nagytisztaságú Hőelem Ötvözetből készül a dugó lába és a hüvely belső csatlakozórésze
  • Polarised round pins with mechanism to prevent accidental output
  • Egy Rögzítőcsavar a könnyű összeszerelésért

Megfelelő Csatlakozók

Standard Dugó –
Tömör Lábú

Rendelési Kód: R11
Standard
Hüvely

Rendelési Kód: R20
Standard Panel Hüvely – Rögzítőfüles – Fedett Kábelbemenetű
Rendelési Kód: R30
Standard Panel Hüvely – Körperemes

Rendelési Kód: R32
Standard, Tömör Lábú Panel Dugó – Rögzítőfüles
Rendelési Kód: R37
Standard Panel
Vakdugó
Rendelési Kód: R79
