AMS2750 Minősített Ipari Vákuumkemence Hőelemek

Standard, IP67-es, könnyűfém fej

Kerámia Burkolatú Vákuumos Hőelemek
A 40/41-es Típusú hőelemek belül Spectite® tömítéssel rendelkeznek, ideálisak vákuumkemencékben való használatra. A Spectite® egészen 6.67x10-6Pa-ig használható, igen alacsony szivárgási veszteséggel (jobb mint 1x10-6 scc/sec, 1 Atm mellett 20°C-on). Minden ismert szabványnak és tűrésnek való megfelelőséget UKAS kalibrálási szolgáltatásunk iránti igény biztosít (Szekció 8). Simplex és duplex kialakításban, opcionálisan egy ellenőrzőfurattal ellátva későbbi tesztekhez/kalibráláshoz. A tartónyak rögzítéséhez fittingek széles választéka áll rendelkezésre.
  • Vákuum tömítés 6.67x10-6Pa-ig
  • Alacsony szivárgási veszteség
  • A vezetőket tömítő Spectite® a burkolat törése esetén is fenntartja avákuumot
  • Széles üzemi hőmérséklet-tartomány, egészen 1600°C-ig
  • Opcionálisan ellenőrzőfurattal a későbbi rendszer pontossági tesztekhez (SAT) a hőelem kiszerelése nélkül
  • Beszereléshez számtalan rögzítési megoldással
  • Simplex vagy Duplex kialakításban
  • Opcionálisan UKAS és In-House kalibrálással így megfeleltetve a legtöbbnemzetközi és ipari szabványnak
  • Többféle felcímkézési lehetőség a könnyűvisszakövethetőség érdekében
Kalibrálási Pontosságok

Kód Szabvány Pontosság Bizonyítvány
IEC1 IEC 60584.1 Class 1 K/N Típus: ±1.5ºC (-40 … +375ºC) vagy 0.4% (375 … 1000ºC)
R/S Típus: ±1.0ºC (0 … 1100ºC) vagy 1ºC + 0.3%-a az 1100ºC feletti hőmérsékletnek (1100 … 1600ºC)
Cégünk olyan UKAS és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590°C-ig), mely a legtöbb nemzetközi szabványak megfelel. ISO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal.
AMS1 AMS2750 K/N Típus: ±1.1ºC vagy 0.4%
Típus R/S: ±1.0ºC vagy 0.25%
(amelyik nagyobb)
Típusa B: ±1.0ºC vagy 0.25%
(amelyik nagyobb)
BAC2 BAC5621 ±1.1ºC <538ºC vagy a
mért érték 0.4%-a >538ºC



Ajánlatkérő Hőelemek Hőkezeléshez

1. Hőelem Típusa


2. Burkolat Anyaga


3. Melegpont Kialkítása


Illusztráció Kiválaszt
Földeletlen Melegpontú
Földelt
Duplex Kialakítás Szükséges? (kérjük bejelölni)

4. Szonda Átmérő


5. Szondahossz (L)


 mm

6. Fém Tartónyak Hossza (L1)


 mm

7. Opcionálisan: Teszt Ellenőrzőfurat


Illusztráció Kiválaszt
Max. 2mm átmérőjű ellenőrzőfurat
(igény esetén kérjük bejelölni)

8. Rögzítőfitting


Illusztráció Kiválaszt
Vákuumos Tömítőszerelvény (alapból) Viton tömítéssel
1/4" BSPT
1/2" BSPT
3/4" BSPT
Hegesztett, Fixre ÁllítottMenetes Csonk
3/4" BSPP
3/4" BSPT
1" BSPP
1" BSPT
Hegesztett Vákuumos Perem
Hegesztett KF Vákuumos
Hegesztett CF (ConFlat) Vákuumos Perem

9. Felcímkézés


Illusztráció Kiválaszt
Műanyag ID Címke
Max. 70ºC. Minden kimeneti csatlakozás esetén.
Lézergravírozott Fém ID Címke
Minden kimeneti csatlakozás esetén 250°C felett.
Lézergravírozás az Érzékelőn.
A gyártási szám Lézergravírozva. A fentiek helyett vagy azokkal együtt

10. Kalibrálási Pontosságok


Típus Kiválaszt
IEC1 - IEC 60584.1
Class 1
AMS1 - AMS2750
BAC2 - BAC5621

A választott kalibrálás:


IEC1- IEC 60584.1 Class 1
Pontosság:
K/N Típus: ±1.5ºC (-40 … +375ºC) vagy 0.4% (375 … 1000ºC)
R/S Típus: ±1.0ºC (0 … 1100ºC) vagy 1ºC + 0.3%-a az 1100ºC feletti hőmérsékletnek (1100 … 1600ºC)
Certification:
Cégünk olyan UKAS és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590°C-ig), mely a legtöbb nemzetközi szabványak megfelel. ISO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal.

A választott kalibrálás:


AMS1 - AMS2750
Pontosság:
K/N Típus: ±1.1ºC vagy 0.4%
Types R/S: ±1.0ºC vagy 0.25%
(amelyik nagyobb)
Type B: ±1.0ºC vagy 0.5%
(amelyik nagyobb)
Certification:
Cégünk olyan UKAS és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590°C-ig), mely a legtöbb nemzetközi szabványak megfelel. ISO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal.

A választott kalibrálás:


AMS2 - AMS2750
Pontosság:
±2.2ºC vagy a mért érték 0.75%-a
(amelyik nagyobb)
Certification:
Cégünk olyan UKAS és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590°C-ig), mely a legtöbb nemzetközi szabványak megfelel. ISO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal.

A választott kalibrálás:


BAC2 - BAC5621
Pontosság:
±1.1ºC <538ºC vagy a mért érték 0.4%-a >538ºC
Certification:
Cégünk olyan UKAS és In-House (nemzeti etalonokra visszavezethető) hőmérséklet kalibrálásra specialázálódott (egészen 1590°C-ig), mely a legtöbb nemzetközi szabványak megfelel. ISO17025 minősített laborunk által készített jegyzőkönyvek a kért szabvány előírásainak megfelelően vannak kiállítva. Értékesítési mérnökeink készen állnak, hogy megbeszéljék a kért igényeket, forduljanak hozzájuk bizalommal.

11. Kalibrálási


12. Jegyzőkönyv Típusa


Adatai Kiválaszt
Standard 3-oldalas Jegyzőkönyv
3 oldalas, In-house jegyzőkönyv a batch elejéről és végéről 0...1200°C tartományban, rajta minden információval ami egy NADCAP auditor számára szükséges (erről bővebben a Kalibrálás Részletei részben olvashat).
Egyéni Jegyzőkönyv
A Standard Jegyzőkönyv csak az igénylő által választott tartományban és intervallumokkal

Your chosen Report Type is:


An in-house 3-page report for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Calibration Details page for a detailed explanation).

Your chosen Report Type is:


Egyéni Jegyzőkönyv
Please enter the calibration range:
Please enter the calibration interval:

12. Kért Mennyiség


Az Ön Adatai


Cégnév


Név


Email


Telefon


További Információk


Amennyiben egynél több termékre kér ajánlatot, kérem azt emailben tegye, vagy használja a lenti mezőt.



Igénylés Elküldése

Adatvédelmi irányelveink megtekinthetők itt


VISSZA Az OLDAL TETEJÉRE
Termékek

Kapcsolatfelvétel

A TC-ről

INGYENES Kézikönyv

Adatvédelmi Irányelvek

Felhasználási Feltételek

Sitemap
INGYENES Kézikönyv

Csatlakozzon ahhoz a több mint 500 000 mérnökhöz és megrendelőhöz, akik már megkapták az INGYENES 74 oldalas A3 útmutatót a hőelemes és az ellenállás-hőmérővel történő méréshez

Cégnév
  Utca 1
Az Ön Neve
  Utca 2
Beosztás / Osztály
  Megye
Email
  Irányítószám
Telefon
  Ország
Cégnév
Az Ön Neve
Beosztás / Osztály
Utca 1
Utca 2
Megye
Irányítószám
Ország
Email
Telefon

Az Ön által megadott információkat csak akkor használjuk fel, ha esetenként kapcsolatba kell lépünk Önnel termékünkkel kapcsAdatvédelmiolatban, és soha nem adjuk át az Ön adatait harmadik félnek. irányelveink megtekinthetők here



Elfogadom azAdatvédelmi Szabályzatban
felsorolt feltételeket

View our ISO 90001/2008 Certficate
View our ISO 90001/2008 Certficate







Hőelemek
Köpenyhőelemek
Hőelemek Mini Dugóval
Hőelemek Hőmérőfejjel
Hőelemek Kábellel
Hőálló Hőelem
Általános Hőelemek
Kerámia Burkolatú Hőelem
Gyorsbeállású Hőelemes Érzékelők
Autokláv Hőelem
Felszíni hőelemek
FEP Szigetelésű Hőelem

Ellenállás-hőmérők
Ásványianyag-szigetelésű Ellenállás-hőmérő
Nem Hajlítható Szondájú Ellenálláshőmérők
Kézi Ellenállás-hőmérő Pt100
Felületi Ellenállás-hőmérők – Pt100 Érzékelők
RTD Pt100 Érzékelők Kábellel
RTD Pt100 Érzékelők Mini Dugóval
Autokláv Ellenállás-hőmérők – Pt100 Érzékelők
RTD Pt100 Hőmérőfejjel
Gyorsbeállású RTD Pt100 Érzékelők
Léghőmérséklet-érzékelő Pt100
Mágneses RTD Pt100 Érzékelők
Kábel
Hőelemkábel – Hőálló PVC Egy Érpárú
Hőelemkábel – PFA Szigetelt Egy Érpárú
Hőelemkábelek – Üvegszál és Kerámiaszál Szigetelésű Egy Érpárú
Hőelemkábel – PVC Több Érpárú
Hőelemkábel – PFA Szigetelt Több Érpárú
Hőelemkábelek – Üvegszál Szigetelésű Több Érpárú
RTD Kábel – PVC Szigetelt
RTD Kábel – PFA Szigetelt
RTD Kábel - Üvegszál Szigetelésű


Miniatűr hőelem csatlakozók
Miniatűr csatlakozók max. 220ºC-ig
Miniatűr csatlakozók max. 350ºC-ig
Miniatűr csatlakozók max. 650ºC-ig
Tartozékok a Miniatűr Csatlakozóhoz
Mini Hőelem Csatlakozópanelek
Hárompólusú miniatür csatlakozó

Standard hőelem csatlakozók
Standard csatlakozók max. 220ºC-ig
Standard csatlakozók max. 350ºC-ig
Standard csatlakozók max. 650ºC-ig
Tartozékok a Standard Csatlakozóhoz
Standard Hőelem Csatlakozópanelek
Hárompólusú Standard csatlakozó
Műszerek
Kézi Hőmérsékletkijelző Műszerek
Műszerfal Hőmérsékletkijelzők
Hőmérséklet Távadók
Hőmérséklet-szabályzók
Hőmérséklet- és Programszabályzó
Kalibrátorok
Grafikonos Regisztrálók
Többcsatornás Kijelző
DIN Sínre Szerelhető Távadók
Fejbe Építhető Távadók
ATEX/IECEx Tanúsítványú Távadók
Többzónás Hőmérséklet-szabályzó Rendszer
Fémtömbtermosztátok
Hőmérséklet Adatgyűjtők

Hőmérséklet Kiegészítők
Présfittingek
Nyomásálló, Vakuumos Átvezető Szerelvények

Kalibrálá
UKAS Kalibrálási Szolgáltatások

Nyomás
Nyomásmérők
Távadós nyomásérzékelő


© 1998- TC Méréstechnikai Kft., 1734 Budapest Pf.: 99, Magyarország
Telefon: 06-1-421-5133, Fax: 06-1-421-5134, Email: info@tckft.hu



1 Hőelem Típusa Használati Tartomány (állandó) Használati Tartomány (rövid idejű)
K Nikkel Króm /
Nikkel Alumínium
0°C-ig +1100°C -180°C-ig +1350°C
N Nicrosil / Nisil 0°C-ig +1200°C -270°C-ig +1300°C
R Platina-13% Ródium / Platina 0°C...+1600°C -50°C to +1750°C
S Platina-10% Ródium / Platina 0°C...+1550°C -50°C to +1700°C
B Platina-30% Ródium /
Platina 6% Ródium
+100°C to +1600°C +100°C to +1820°C
A hőmérésklet-tartományok a hőelem típusára vonatkoznak.
Az érzékelő használati tartománya a fentiektől eltérő lehet,
melyről további részleteket a termék leírásában olvashat.
2 Burkolat Anyaga Működési Jellemzők Max.
Hőmérséklet
IAP Porcelán Nem nemesfém hőelemekhez ajánlott.
Alacsony temperatura-koefficiens.
Égetőkemencékhez ajánlott.
Vízszintes beépítéskor magas hőmérsékleten alátámasztást igényel.
1400°C
IRA Alumina Nemesfém hőelemekhez ajánlott.
Kielégítő ellenállás a hősokkal szemben. Vegyszerekkel szemben semleges.
Ideális redukáló karbonizáló közegben.
Nagy ellenállóképesség lúgokkal, egyéb folyadékokkal szemben.
1600°C

Földeletlen
a melegpont elektromosan szempontból el van szigetelve a védőburoktól. A szigetelési ellenállás meghaladja a 100MΩ-os értéket.

Földelt
a melegpont hozzá van hegesztve a védőburok csúcsához, így szolgáltatva földelt kimeneti jelet, valamint rövid beállási időt.

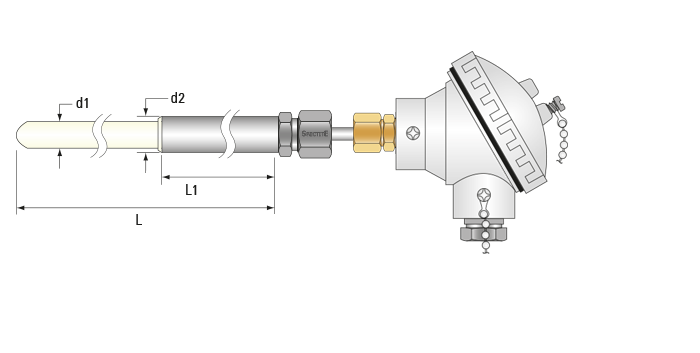

3 Kerámiacső átmérő 'd1' Fém nyakrész átmérő 'd2' Style
  3.0mm 6.0mm Földelt (simplex)
  3.5mm 6.0mm Földelt (duplex)
  4.0mm 6.0mm Földeletlen vagy Földelt
  6.0mm 10.0mm Földeletlen vagy Földelt
  8.0mm 12.0mm Földelt
  10.0mm 15.9mm Földelt
  12.0mm 15.9mm Földelt
