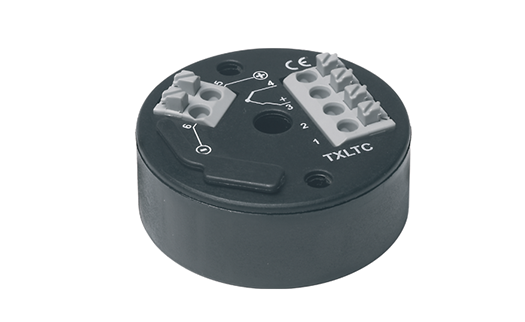

Hőmérőfejbe építhető távadó hőelemhez
Kapcsolódó Termékek
Köpenyhőelemek Standard, IP67-es, könnyűfém fej
Köpenyhőelemek Könnyűfém, “egyenes kimenetű” fej
- Hőelem típusok: K, T, J, N, E, R, S és B
- A gyors üzembe helyezés érdekében előre felparaméterezve
- Kimeneti jel: 4...20mA
- Beszerelhető minden standard hőmérőfejbe, ahol 33mm a rögzítőfuratok középpontjainak távolsága. Opció: DIN szabvány szerinti beépítési lehetőség
- CE által bevizsgált
- A gyors üzembe helyezés érdekében előre felparaméterezve
Specifikációk:
Tápfeszültség: 7-30V DC
Megengedett üzemi (környezeti) hőmérséklet: –40ºC-tól +85ºC-ig
Átviteli hiba: 0.1% (min. 0.5ºC)
Beállási idő (10…90%): <1s
Hőmérséklet-linearizált
Hiba esetén a max. vagy min. áramértékre ugrik: (szoftverrel beállítható)
Csatlakozás: nyomásrögzített
Méretek: Ø43.7mm x 20mm
Tápfeszültség: 7-30V DC
Megengedett üzemi (környezeti) hőmérséklet: –40ºC-tól +85ºC-ig
Átviteli hiba: 0.1% (min. 0.5ºC)
Beállási idő (10…90%): <1s
Hőmérséklet-linearizált
Hiba esetén a max. vagy min. áramértékre ugrik: (szoftverrel beállítható)
Csatlakozás: nyomásrögzített
Méretek: Ø43.7mm x 20mm
Bemenet és Méréstart. Táblázat
Bemenet |
Tartomány °C |
Állandó hiba |
EMI |
Min. Span °C |
Felbontás |
Szabvány |
|
| Hőelem | J |
-210... 1200 |
0.1% |
<0.5% |
50 |
6uV |
IEC 60584 |
K |
-200... 1372 |
0.1% |
<0.5% |
50 |
6uV |
IEC 60584 |
|
R |
-50... 1765 |
0.1% |
<0.5% |
100 |
6uV |
IEC 60584 |
|
S |
-50... 1765 |
0.1% |
<0.5% |
100 |
6uV |
IEC 60584 |
|
T |
-200... 400 |
0.1% |
<0.5% |
50 |
6uV |
IEC 60584 |
|
B |
0... 1820 |
0.1% |
<0.5% |
100 |
6uV |
IEC 60584 |
|
E |
-200... 1000 |
0.1% |
<0.5% |
50 |
6uV |
IEC 60584 |
|
N |
-200... 1300 |
0.1% |
<0.5% |
50 |
6uV |
IEC 60584 |
Pontossági táblázat: (A és B összege vagy C, amelyik nagyobb)
| Bemenet | A: mért érték %-a |
B: méréstartomány %-a |
C: Minimum (°C) |
| Hőelem J, K, T, N, E | 0.05 |
0.05 |
0.5 |
| Hőelem B, R, S | 0.05 |
0.05 |
1.0 |
| Temperatura Koefficiens | 0.005% / °C |
||
