Hőmérséklet Távadók

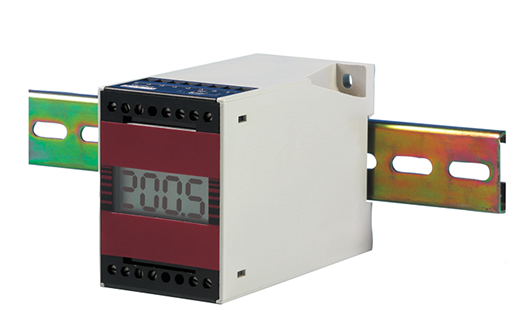

Leválasztott, DIN sínre szerelhető, kijelzős távadó hőelemhez vagy Pt100 érzékelőhöz
Kapcsolódó Termékek
Köpenyhőelemek Krimpelt Persellyel
Ásványianyag-szigetelésű Ellenállás-hőmérő Krimpelt Persellyel
- Használható: K, J vagy T típusú hőelemekhez valamint Pt100 érzékelőkhöz
- Rendelhető gyárilag felparaméterezett változatban vagy anélkül
- Hőmérséklet-linearizált
- Kimeneti jel: 0…10V DC, 0…1V DC, 4...20mA vagy 0…20mA
- DIN sínre történő felszereléshez
- CE által bevizsgált
- Rendelhető gyárilag felparaméterezett változatban vagy anélkül
Specifikációk:
Minimum span: hőelemnél 50ºC, Pt100-nál 25ºC
Hőmérséklet-linearizált
Hálózati tápfeszültség: 24V DC
Megengedett üzemi (környezeti) hőmérséklet: –30ºC-tól +85ºC-ig
Hőelem: Hidegponti drift: 0.01ºC/ºC
Pt100: Max. szenzor vezeték ellenállás: 500Ω, Szenzor vezeték hatása: 0.001ºC/Ω
35mA áramérték felett kiég
Tápfeszültségfüggés: 0.001%/V
Méretek: 75mm x 55mm x 110mm (M x Sz x H)
Minimum span: hőelemnél 50ºC, Pt100-nál 25ºC
Hőmérséklet-linearizált
Hálózati tápfeszültség: 24V DC
Megengedett üzemi (környezeti) hőmérséklet: –30ºC-tól +85ºC-ig
Hőelem: Hidegponti drift: 0.01ºC/ºC
Pt100: Max. szenzor vezeték ellenállás: 500Ω, Szenzor vezeték hatása: 0.001ºC/Ω
35mA áramérték felett kiég
Tápfeszültségfüggés: 0.001%/V
Méretek: 75mm x 55mm x 110mm (M x Sz x H)
Bemenet és Méréstart. Táblázat
Bemenet |
Tartomány °C |
Min. Span °C |
|
| Hőelem | K |
-200... 1370 | 50 |
J |
-150... 1200 | 50 | |
L |
-150... 900 | 50 | |
T |
-200... 400 | 50 | |
U |
-100... 600 | 50 | |
E |
-270... 1000 | 50 | |
S |
0... 1765 | 250 | |
R |
0... 1765 | 250 | |
| B | 0... 1820 | 600 | |
| C | 0... 2300 | 150 | |
| D | 0... 2300 | 150 | |
| N | 0... 1300 | 50 | |
| RTD | Pt100 | -200... 850 | 25 |
| Pt500 | -200... 850 | 25 | |
| Pt1000 | -200... 850 | 25 | |
| Ni100 | -60... 250 | 25 | |
| Ni500 | -60... 250 | 25 | |
| Ni1000 | -60... 250 | 25 | |
| Cu10 | -200... 250 | 25 | |
| Cu100 | -200... 250 | 25 | |
| Egyéb | mV | 0... 1000 | 10 |
| Ohm | 0... 10000 | 100 |
